مصنوعات

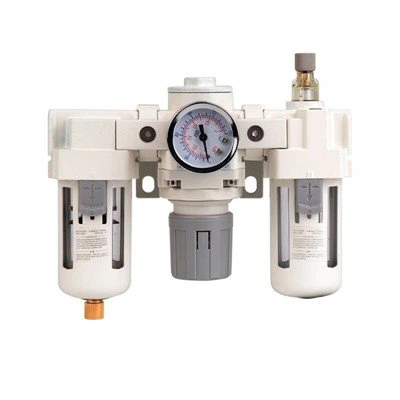

ایئر کمپریسر نیومیٹک ایف آر ایل یونٹ
AC4010-04 فلٹر ریگولیٹر چکنا کرنے والا frl یونٹ
ایس ایم سی قسم ایئر سورس ٹریٹمنٹ یونٹ کا مجموعہ frl نیومیٹک
پریشر گیج کے ساتھ پانی کا تیل الگ کرنے والا ایف آر ایل یونٹ نیومیٹک
پورٹ سائز G1/2"، مکمل کوپر فلٹر عنصر
آٹو ڈرین دستیاب ہے۔
نیومیٹک نظام میں Frl یونٹ
فعل
| تعارف |
مینوفیکچرنگ، خوراک، لکڑی کا کام، کاغذ سازی، اور دیگر صنعتیں کمپریسڈ ہوا کو توانائی کے طور پر استعمال کریں گی، اس لیے ہوا کے علاج کے آلات خاص طور پر اہم ہیں۔ ایئر کمپریسر نیومیٹک ایف آر ایل یونٹ ایئر فلٹر (واٹر سیپریٹر) اور پریشر کو کم کرنے والا والو (پریشر ریگولیٹنگ والو) پر مشتمل ہوتا ہے۔ دباؤ کو کم کرنے والے والو کا بنیادی کام ہوا کے منبع کے دباؤ کو مستحکم کرنا، ہوا کے منبع کو مستقل حالت تک پہنچانا، اور ہوا کے دباؤ میں اچانک تبدیلیوں کی وجہ سے والو اور ایکچوایٹر کو پہنچنے والے نقصان کو کم کرنا ہے۔ ایئر فلٹر (واٹر سیپریشن ایئر فلٹر) کا بنیادی کام آلودہ ہوا کے ماخذ کو صاف کرنا، کمپریسڈ ہوا میں پانی اور نجاست کو فلٹر کرنا اور پانی اور نجاست کو گیس کے ساتھ آلات میں داخل ہونے سے روکنا ہے۔
خصوصیات
ایئر کمپریسر نیومیٹک frl یونٹ کا فلٹر عنصر تانبے سے بنا ہے، فلٹرنگ کی اعلی درستگی اور آسان متبادل کے ساتھ۔
حفاظتی کور نہ صرف مرئیت کو بہتر بناتا ہے بلکہ حفاظت کو بھی بہتر بناتا ہے۔
ایلومینیم الائے باڈی کمپیکٹ اور اثر مزاحم ہے، اور پلاسٹک اسپرے ٹریٹمنٹ اسے زیادہ سنکنرن مزاحم بناتا ہے۔
دباؤ کو ریگولیٹ کرنے اور خود کو لاک کرنے کے فنکشن کو مستحکم کرنے سے یہ زیادہ مستحکم ہوسکتا ہے اور غیر معمولی حرکت یا ہوا کے رساو کو روک سکتا ہے۔
| ارڈر کیسے کریں |
A | C | 4010 | -04 | D |
سلسلہ | فنکشن کوڈ | تفصیلات کوڈ | جوائنٹ پائپ بور | ڈرین کی قسم |
ایک سلسلہ | ایف آر ایل کا مجموعہ | 2010 | 02:G1/4" | خالی: تفریق نالی |
| - | - | 3010 | 03:G3/8" | D: خودکار ڈرین |
| - | - | 4010 | 04:G1/2" | - |
| - | - | 5010 | 06:G3/4" | - |
| - | - | - | 10:G1" | - |
| پروڈکٹ پیرامیٹر |
ماڈل | AC2010-02 AC2010-02D | AC3010-03 AC3010-03D | AC4010-04 AC4010-04D | AC5010-06 AC5010-06D | AC5010-10 AC5010-10D |
پورٹ سائز RC(PT) | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
پریشر گیج پورٹ سائز | 1/8" | 1/4" | |||
بہاؤ کی شرح (L/M) | 550 | 2000 | 4000 | 5500 | 5500 |
ثبوت کا دباؤ | 1.5Mpa(15.3kgf/cm²) | ||||
زیادہ سے زیادہ آپریٹنگ دباؤ | 1۔{1}}Mpa(15.3kgf/cm²) | ||||
محیطی اور سیال کا درجہ حرارت | 5 ~ 60 ڈگری | ||||
برائے نام فلٹریشن کی شرح | 40µm | ||||
سایڈست دباؤ کی حد | 0.05~0.85 | ||||
دباؤ گیج | Y40-01 | Y50-02 | |||
| مجموعی طول و عرض |
| مزید تفصیلات |
 |  |
| احتیاطی تدابیر |
1) ایئر کمپریسر نیومیٹک frl یونٹ کو ایک مقررہ کالم پر نصب کیا جانا چاہئے اور اسے رسیوں سے نہیں لگایا جا سکتا۔
2) دو ٹکڑے کی تنصیب کی پوزیشن کی مرمت اور برقرار رکھنے کے لئے آسان ہونا چاہئے.
3) چکنا کرنے والے میں تیل شامل کریں اور ٹربائن نمبر 1 تیل (ISOVG32) شامل کریں۔
4) ان لیٹ اور آؤٹ لیٹ پائپ کو جوڑیں، جو سیدھے یا جھکے ہو سکتے ہیں، ان لیٹ اور آؤٹ لیٹ پر تھروٹل والو کو شامل کرنے کی ضرورت نہیں ہے۔
5) انٹیک پائپ ایئر فلٹر سے منسلک ہے، اور آؤٹ لیٹ پائپ چکنا کرنے والے سے منسلک ہے
6) ضرورت کے مطابق ہوا کے دباؤ کو ایڈجسٹ کریں۔
